Uvođenje
Računalni sistem elektronskog univerzalnog testiranja kontrolira rotaciju servo motora kroz kontroler i sistem za kontrolu brzine . nakon što se usporava sistem za podešavanje, čime se kreće precizni testovi za mehaničke svojstva, poput zatezanja, kompresije, savijanja i šišanja uzorka .
Karakteristike
- Precizno mjerenje: Koristi se senzore opterećenja visoko precizno, ekstenzometri i pomagačke senzore za precizno mjerenje sile, deformacije i raseljavanja tokom testa . tačnost mjerenja sile može obično dostići 0 . 5% ili čak višu.
- Širok raspon brzina: Servo motorni sistem može postići vrlo širok raspon brzine . brzina testiranja uglavnom je između 0 -1000 001mm / min -1000 mm / min, koja može ispunjavati zahtjeve različitih materijala i testova.
- Zamjena različitih ispitnih tijela i pomoćnih alata, testovi mehaničkih svojstava kao što su napetost, kompresija, savijanje, šišanje, ljuštenje i kidanje, pogodan je za razne metale, nemetale, kompozitne materijale i proizvode.
- Visok stupanj automatizacije: Kompjuterski sistem može realizirati automatsku kontrolu testnog postupka, uključujući učitavanje testne sile, kontrole ispitivanja, prikupljanja i prerade podataka, što smanjuje utjecaj ljudskih faktora i poboljšava efikasnost i preciznost testere .
- Snažna funkcija obrade podataka: Ispitivački softver može obraditi i analizirati prikupljene testiranje u realnom vremenu, kao što su razne mehaničke pokazatelje performansi, kao što su zaduženje, elastične itd. Krivulje za ispitivanje, poput krivulje napona, itd. .
- Siguran i pouzdan: opremljen raznim sigurnosnim zaštitnim uređajima, poput mehaničkih graničnih prekidača, tipki za zaustavljanje u nuždi, uređaji za zaštitu od preopterećenja itd. {{1}) .
Polje za aplikaciju
- Testiranje metala: Koristi se za testiranje čvrstoće na testiranje, elastični modul, izduženje i druge mehaničke pokazatelje metalnih materijala, procijenite kvalitetu i performanse metalnih materijala i pružaju osnovu za odabir, obradu i upotrebu metalnih materijala .
- Testiranje metala: Mehanički testovi performansi mogu se izvoditi na nemetalnim materijalima, vlaknima, keramikom, drvetom, papirom, kao što su zatezna testovi plastike, zatezanja, itd. ., kako bi pomogli istraživačima da razumiju karakteristike izvedbe i optimiziraju materijalne formulacije i proizvodnju procesi .
- Ispitivanje kompozitnog materijala: Ispitivanje čvrstoće skela, zatezna čvrstoća, čvrstoća na kompresiju i druga svojstva kompozitnih materijala, proučavanje mehaničkog ponašanja i mehanizma za kvarenje kompozitnih materijala i pružanje tehničke podrške za dizajn, proizvodnju i primjenu kompozitnih materijala .
- Ispitivanje građevinskih materijala izgradnje građevinskih materijala kao što su cement, beton, čelik, cigle, itd. {. kako bi se osiguralo da kvaliteta građevinskog materijala ispunjava inženjerske potrebe i osigurava sigurnost i pouzdanost zgrada.
- Automobilska i zrakoplovna polja: Koristi se za testiranje mehaničkih svojstava automobilskih dijelova, zrakoplovnih materijala i strukturnih dijelova, kao što su testovi zadebljanih i umora dijelova motora, itd.
Specifikacije:
|
Model |
HSTWDW-2E |
|
Nosivost |
2kn * 3 |
|
Radna stanica |
3 |
|
Kalibracioni standard |
Klasa 0,5 prema ISO 7500-1 - upoznaje ASTM E -4 |
|
Ispitivanje tačnosti opterećenja |
±0.5% |
|
Ispitivanje opterećenja opterećenja |
0,4%-100% FS |
|
Rezolucija učitavanja |
1 / 500000FS |
|
Raspon mjerenja deformacije |
0,2%-100% FS |
|
Tačnost deformacije |
Manje ili jednak ± 0,5% |
|
Rezolucija deformacije |
1 / 500000fs maksimalne deformacije |
|
Način upravljanja testa |
Tri zatvorena kontrola petlje, stres, naprezanje i premještanje |
|
Tačnost pomaka |
Unutar ± 0,5% vrijednosti |
|
Rezolucija pomaka |
0.04μm |
|
Kontrolira parametar |
|
|
Raspon kontrole stalne sile |
0,001%-5% FS / S |
|
Tačnost konstantne kontrole sile |
Kada je brzina <0,05% FS / s, to je unutar ± 2% zadane vrijednosti; Kada je stopa veća od ili jednaka 0,05% FS / s, to je unutar ± 0,5% postavljene vrijednosti; |
|
Raspon kontrole konstantnog deformacije |
0.005-5% FS / S |
|
Točnost kontrole stalne deformacije |
Kada je brzina <0,05% FS / s, to je unutar ± 2% zadane vrijednosti; Kada je stopa veća od ili jednaka 0,05% FS / s, to je unutar ± 0,5% postavljene vrijednosti; |
|
Raspon brzine ukrštanja |
0.001-1000 Mm / min |
|
Preciznost brzine ukrštanja |
Unutar ± 0,5% vrijednosti |
|
Napajanje |
1kW, AC220V ± 10%, 50Hz / 60Hz |
|
Napomena: * Dodatni široki i / ili dodatni okviri visine su dostupni . * Sistem napajanja je potpuno prilagodljiv . * Zatezni prostor, širina testiranja i brzina potpuno je prilagodljiva . |
|
Upute za softver
Kason softver odnosi se na softverske karakteristike vrhunskih proizvođača testiranja u svijetu i prijedloge različitih zahtjeva za testiranje krajnjih korisnika i kombinira sve prednosti bivših verzija softvera s puno novih funkcija . optimizirana softverska struktura jednostavna, praktična i moćna .

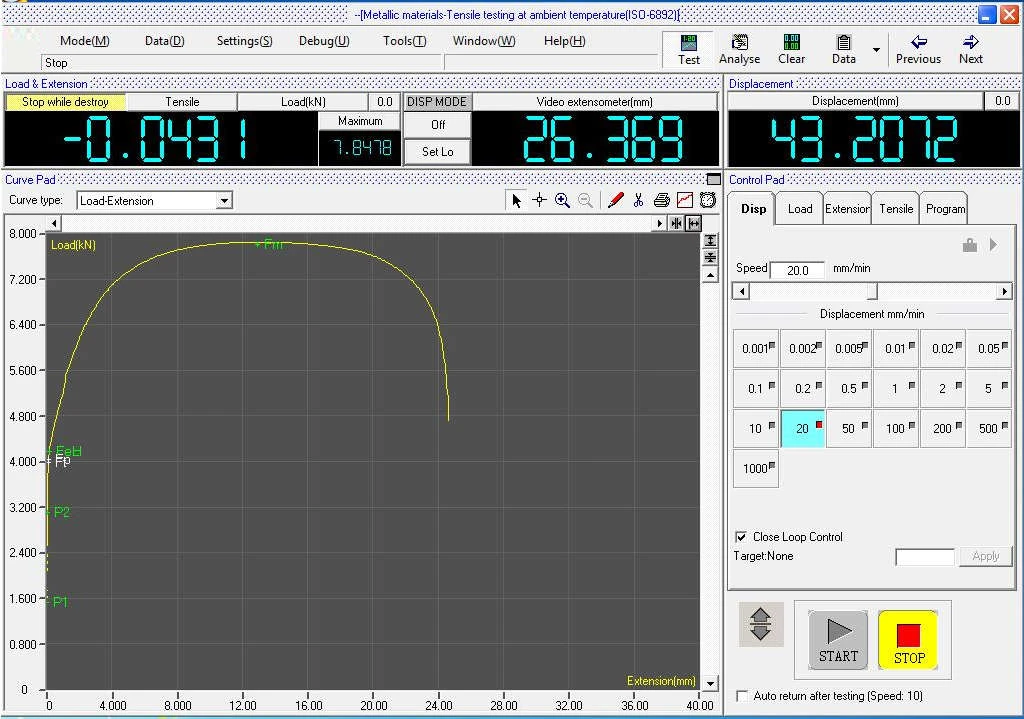

Glavno sučelje kao sljedeće, računalno softversko sučelje, prikaz Ispitivanje podataka, Metoda podešavanja, Veličina uzorka
Značajke:
1. Potpuna digitalna kontrola Cijeli mjerni i upravljački sistem usvaja poseban kontroler koji može postići digitalno podešavanje nulte tačke i dobitka opterećenja, deformacije i raseljavanja, a jednostavno je raditi i posjedovati visoku pouzdanost .
2. Poseduje funkcije skladištenja, postavljanja i opterećenja za razne vrste parametara, što ga čini prikladnim za povezivanje više pretvarača jednim opterećenim okvirom .
3. Shvatite kontrolu u bliskoj petlji i pokažite referentnu krivulju tokom izvršnog operatera koji podešava parametre izbliza, tako da korisnik može posmatrati efekt u neposrednoj blizini uzrokovan parametrima .
4. Savršena grafička funkcija Da biste dovršili funkcije ponovnog pojačanja, pojačanja, smanjenja, samo-adaptacije, lakiranja krivulja, zaslona i ispis krivulje u imenovanom rasponu, poštujte koordinatu testnog poena .
5. Obrada podataka podržava automatsku analizu i grafičku fondučnu obradu mašina, koja je zgodna za provjeru i uspoređivanje rezultata ispitivanja .
6. Multillevel Menadžment identiteta
Višenamjenski menadžment identiteta, različit identitet ima različite funkcije, što ne samo da operaciju ne samo da obični operater, već i učinkovito štite sistem .
Na osnovu baze podataka, testni podaci pohranjuju se oblikom tekstualne datoteke, što je korisnik raspitati i koristi različite vrste komercijalnih izvještaja obrasca za reproceaciju podataka o ispitivanju, u međuvremenu prenosite podatke na Internet prikladno .
Multi kontrolni kanali
Kontrola pomaka, kontrola sile, kontrola deformacije, kontrola stresa, kontrola naprezanja, konstantan stres, konstantno naprezanje itd. .
Pogledajte više informacija sa nekim slikama:
